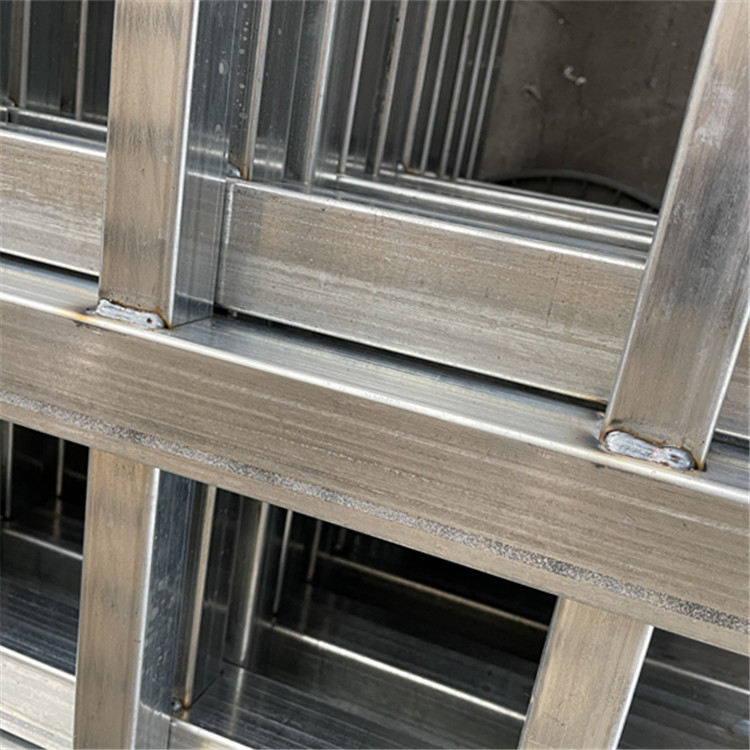

鋅鋼護(hù)欄做為一種防護(hù)產(chǎn)品，由于長年在戶外使用，如何能長時(shí)間防腐就成了一個(gè)必須要解決的問題，一般來說，公路護(hù)欄網(wǎng)、鐵路護(hù)欄網(wǎng)目前所有采用的表面鍍鋅主要采用的方法是熱鍍鋅方式，但是也有一些小廠采用冷鍍鋅的方式。下面介紹一一下熱鍍鋅護(hù)欄網(wǎng)與冷鍍鋅鋅鋼護(hù)欄之間的區(qū)別。

熱鍍鋅這種方式，是一種比較古老的鍍鋅方法發(fā)，自從1836年法國把熱鍍鋅應(yīng)用于工業(yè)以來，已經(jīng)有一百七十年的歷史了。然而，然而將網(wǎng)片進(jìn)行熱鍍鋅近年來在一些護(hù)欄生產(chǎn)大廠得到廣泛的應(yīng)用。

鋅鋼護(hù)欄的生產(chǎn)工序主要包括：網(wǎng)片的準(zhǔn)備，鍍前處理，熱浸鍍，鍍后處理，成品檢驗(yàn)等，按照習(xí)慣往往根據(jù)鍍前處理方法的。

熱鍍鋅的線外退火：就是鋅鋼護(hù)欄的網(wǎng)片再進(jìn)入熱鍍鋅作業(yè)線之前，首先在抽底式退火爐或罩式退火爐中進(jìn)行再結(jié)晶退火，這樣，鍍鋅線就不存在退火工序了。網(wǎng)片在熱鍍鋅之前必須保持一個(gè)無氧化物和其他臟物存在的潔凈的純鐵活性表面。這種方法是先由酸洗的方法把經(jīng)退火的護(hù)欄網(wǎng)網(wǎng)片的表面氧化鐵皮清除，然后涂上一層由氯化鋅或由氯化銨和氯化鋅混臺組成的溶劑進(jìn)行保護(hù)，從而防止護(hù)欄網(wǎng)再被氧化。

第一：如果采用濕法熱鍍鋅，網(wǎng)片的表面的溶劑不經(jīng)烘干(即表面還是濕的)就進(jìn)入起表面覆蓋有熔融態(tài)溶劑的鋅液進(jìn)行熱鍍鋅。此方法的缺點(diǎn)是只能在無鉛狀態(tài)下鍍鋅，鍍層的臺金層很厚且粘附性很壞。可能會生成的鋅渣都積存在鋅液和鉛液的界面處而不能沉積鍋底(因?yàn)殇\渣的比重大于鋅液而小于鉛液)，這樣護(hù)欄網(wǎng)因穿過鋅層污染了表面。近年來，此種熱鍍鋅已基本被淘汰。

第二：單張網(wǎng)片法首先把經(jīng)過退火的網(wǎng)片送入酸洗車間，用硫酸或鹽酸清除鋼板表面的氧熱鍍鋅法化鐵皮。酸洗之后的護(hù)欄網(wǎng)立即進(jìn)入水箱中浸泡等待鍍鋅，這樣可以防止網(wǎng)片再氧化。后經(jīng)過酸洗、水清洗、擠干、烘干、進(jìn)入鋅鍋(溫度-直保持在445-(4 5 5°C)熱鍍鋅，再進(jìn)行涂油和鉻化處理。這種方法生產(chǎn)的熱鍍鋅網(wǎng)片比濕法鍍鋅成品質(zhì)量有顯著提高，只對小規(guī)模護(hù)欄網(wǎng)生產(chǎn)有一定價(jià)值。

安平縣艾瑞金屬絲網(wǎng)有限公司從事安防領(lǐng)域產(chǎn)品生產(chǎn)、研發(fā)。產(chǎn)品包括：機(jī)場護(hù)欄網(wǎng)、園林防護(hù)網(wǎng)、石籠網(wǎng)、格賓網(wǎng)、鐵路隔離柵、監(jiān)獄安防護(hù)欄、道路隔離網(wǎng)等金屬絲網(wǎng)產(chǎn)品。產(chǎn)品主要應(yīng)用于監(jiān)獄、機(jī)場、公路、鐵路、橋梁、廠區(qū)、電廠、市政、草原、養(yǎng)殖種植基地、學(xué)校等相關(guān)領(lǐng)域。

標(biāo)簽： 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄噴塑案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄噴塑案例展示、 鋅鋼護(hù)欄案例展示、 鋅鋼護(hù)欄噴塑案例展示、
